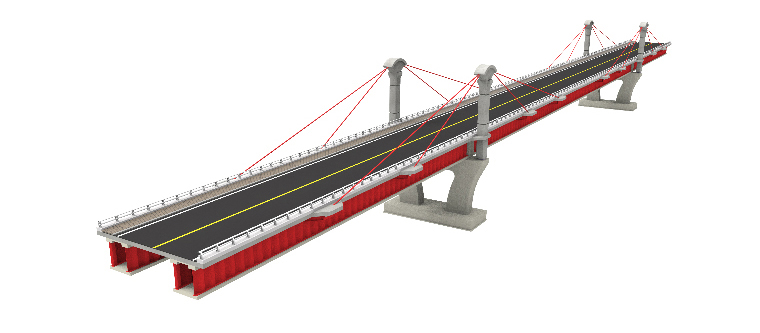

01. SM ED교 / 세미 엑스트라 도즈교

개요

기존의 각종 거더교에 간단한 조립식 세그먼트 주탑과 최소의 케이블을 추가 설치하여 저형고 및 장경간화를 구현하면서 미관과 경제성을 획기적으로 증대시킨 세미 엑스트라 도즈형 교량

특징

• - 기존의 PSC거더, 강재거더, 강합성거더를 그대로 사용
• - 주탑을 조립식 세그먼트로 구성하여 제작, 설치가 용이
• - 케이블은 최소로 설치
• - 최소 경간장 30m ~ 최대 경간장 200m까지 가능
• - 거더형고를 기존의 1/2로 축소
• - 공사비는 기존 거더교에 10~20%만 추가되어 경제성 증대
• - 구조물의 미관을 획기적으로 증대

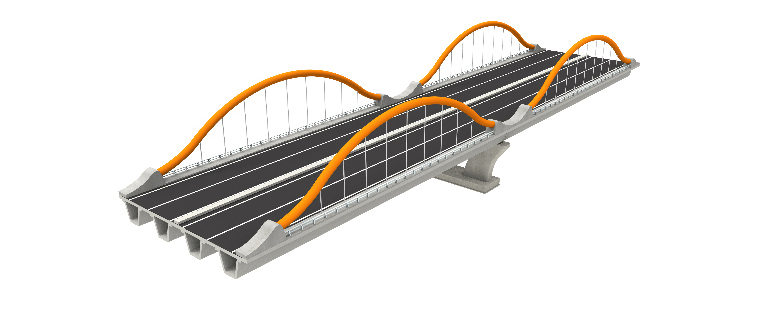

02. SM ARCH교 / 세미 아치교

개요

기존의 각종 거더교에 간단한 아치리브를 추가 설치하여 저형고 및 장경간화를 구현하면서 미관과 경제성을 획기적으로 증대시킨 세미아치형 교량

특징

• - 기존의 PSC거더, 강재거더, 강합성거더를 그대로 사용
• - 아치리브는 제작, 설치가 매우 용이한 구조로 구성
• - 아치행거는 강재 또는 케이블을 선택 사용
• - 최소 경간장 20m ~ 최대 경간장 150m까지 가능
• - 거더형고를 기존의 1/2로 축소
• - 공사비는 기존 거더교에 10~20%만 추가되어 경제성 증대
• - 구조물의 미관을 획기적으로 증대
