01. PIP잔교 개요

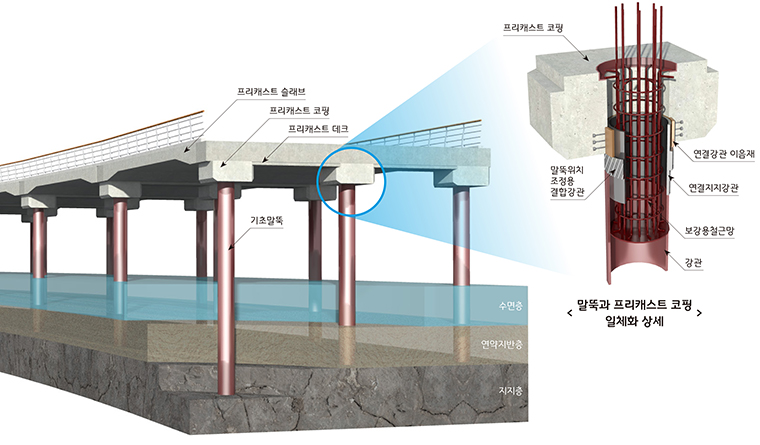

수면 아래 지중지지층에 근입된 기초말뚝을 교각의 기둥으로 연장하고 위치조정용 결합강관을 이용하여 프리캐스트 콘크리트 코핑과 일체화시키고 그 위에 PC긴장력을 도입한 프리캐스트 슬래브를 거치하여 슬래브 자체 단면으로 장경간이 가능하도록 한 해안(강)용 접안 교량으로,상, 하부 교량전체 시공과정에서 동바리가 필요없어 시공성이 우수하고, 말뚝두부와 코핑부 및 상부슬래브를 완전 강결시켜 내구성과 유지관리성이 뛰어난 교량 공법

02. PIP잔교 특징

• - 강관말뚝이 교각의 기둥 역할을 하여 가물막이, 기초공사 불필요
• - 모든 부품 공장제작 및 프리캐스트 제작
• - 현장 공정 최소화 및 현장 제작장 불필요 (시공공정이 단순하여 공사기간 단축)
• - 상부슬래브 가설을 위한 동바리 사용 완전배제로 시공성, 경제성 매우 향상
• - 일반적인 RC보+슬래브 조합에 비해 날렵한 형상표현
• - 교량 받침장치가 필요 없고, 상부슬래브가 콘크리트로 유지관리 비용 절약
• - 사용 목적에 따라 다양한 폭과 경간장으로 쉽게 제작, 설치가 가능

03. 적용성

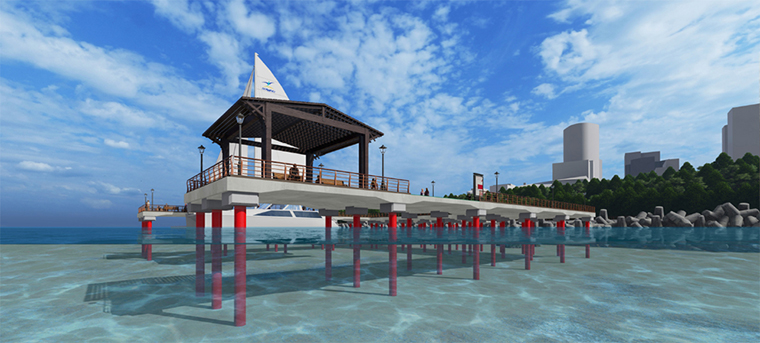

다양한 크기의 선박 접안용 계류시설로 활용

- Berthing accommodation for various size of ships

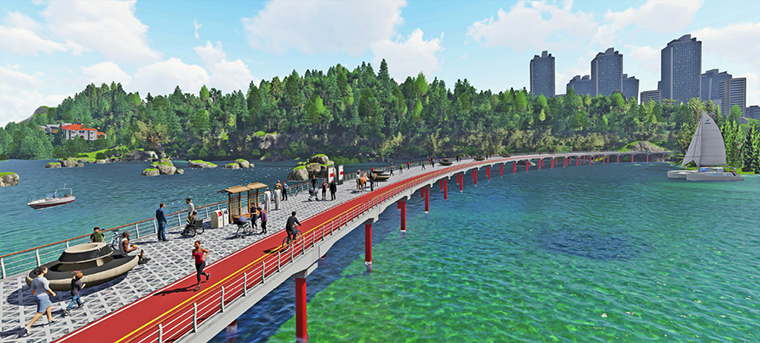

해안 및 도심하천내 보행로 및 휴식공간 제공

- Pedestrian passage and place for relaxation inseashore or stream in urban area
