01. e-라멘(슬래브)교 개요

• - RC라멘교의 바닥판 슬래브에 인장영역을 벗어난 지점에서 PS강재로 1차 긴장을하고 슬래브 양측면 편심유발 엣지블럭에 PS강재로 2차 긴장을 하여 슬래브 형고를 줄이고 장경간화를 도모하고 유지관리 효율을 증대시킨 라멘교
• - 1차 긴장 정착부를 교대 뒷면으로 연장 배치하고 2차 긴장 정착부인 콘크리트 엣지블럭을 교대전면으로 배치하여 최대 인장영역을 피함으로써 구조효율을 증대시킴
• - 엣지블럭에 유지관리 쉬스를 배치하여 유지관리 효율을 증대시킴

02. e-라멘(슬래브)교 특징

• - 교량중 경간장 대비 최저형고 가능 (40:1 경간장비)
• - 40m 경간장까지 가능
• - 엣지블럭에 유지관리 쉬스를 배치하여 유지관리 효율 증대
• - 가장 저렴한 공사비로 경제성 입증 (160~190만원/㎡수준으로 합성 라멘교의 65%수준)

03. e-라멘(슬래브)교 적용가능 현장

• - 형고제약이 많은 하천 통과 교량
• - 형하공간을 활용해야 하는 도로횡단 교량
• - 장지간, 저형고 교량이 요구되는 조건의 교량

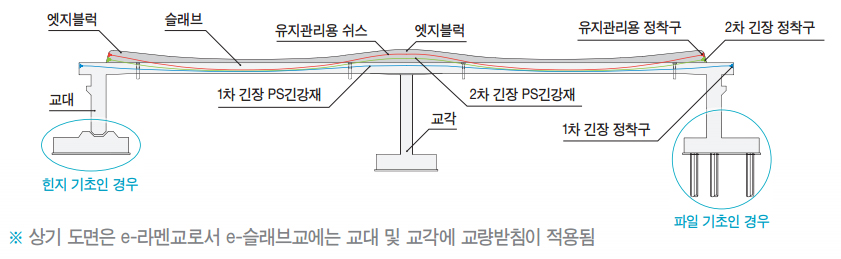

04. e-라멘(슬래브)교 종단면도
